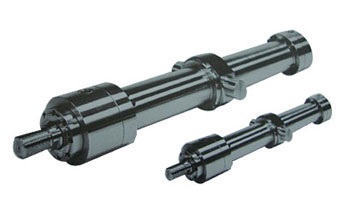

HCD250/HCG250系列冶金液压油缸
AddTime:2015-2-10 16:29:15
产品特点
放气阀
作为选项在两端，放气阀深入缸头和缸盖，并且被系留成它们不能被随意中拆除。
专业设计
恒立的设计与工程技术人员可进行专门设计以满足客户的特殊要求，另外密封配置、特殊的安装方式、更高或更低的额定压力设计。
位置反馈
各种类型的直线位移传感器可以装配于本系列油缸，其他细节请与公司联系。
接近开关
非接触位置开关，可装配于本系列油缸，其他细节请与公司联系。
主要结构
技术参数
直径、重量
| 活塞 | 活塞杆 | 单杆液压缸 0毫米行程长度 | 每 100毫米行程长度 | 双杆液压缸 0毫米行程长度 | Per100mm stroke lengt每 100毫米行程长度 | ||||||
|
AL φ kg |
MM φ kg | MP3 MP5 kg |
MP3 MP5 kg |
MF3 MF4 kg | MT4 kg |
MS2 kg |
kg | MF3 kg |
MT4 kg |
MS2 kg | kg |
|
40 |
25 28 | 7 7 |
12 12 |
9 9 | 9 9 |
9 9 |
0.9 1.0 | 10 10 |
10 10 |
10 10 | 1.3 1.5 |
|
50 |
32 36 | 12 12 |
19.5 19.5 |
14 14 | 13 13 |
13 14 |
1.3 1.5 | 16 16 |
16 16 |
16 16 | 1.9 2.3 |
|
63 |
40 45 | 20 20 |
29.5 29.5 |
21 21 | 21 21 |
21 21 |
2.3 2.6 | 25 25 |
25 25 |
25 25 | 3.3 3.8 |
|
80 |
50 56 | 32 32 |
42.5 42.5 |
35 35 | 34 34 |
35 36 |
3.2 3.6 | 41 41 |
40 40 |
41 42 | 4.7 5.5 |
|
100 |
63 70 | 51 51 |
64.5 64.5 |
54 55 | 54 54 |
55 56 |
5.2 5.7 | 63 64 |
63 64 |
64 65 | 7.6 8.8 |
|
125 |
80 90 | 95 96 |
114 115 |
96 97 | 99 100 |
98 99 |
8.2 9.2 | 113 115 |
115 117 |
114 116 | 12.1 14.2 |
|
140 |
90 100 | 131 132 |
157 158 |
132 133 | 136 137 |
137 138 |
10.7 11.9 | 155 156 |
158 160 |
159 161 | 15.7 18.1 |
|
160 |
100 110 | 185 186 |
220 221 |
184 186 | 197 199 |
206 207 |
12.6 13.9 | 217 220 |
231 233 |
239 242 | 18.8 21.4 |
|
180 |
110 125 | 255 258 |
303 304 |
253 256 | 264 267 |
274 277 |
14.7 16.8 | 294 300 |
305 311 |
314 320 | 22.1 26.5 |
|
200 |
125 140 | 349 352 |
405 406 |
332 335 | 350 353 |
363 366 |
19.0 21.5 | 359 365 |
377 383 |
389 369 | 28.6 33.5 |
|
220 |
140 160 | 527 |
625 |
512 | 546 |
518 |
27.1 30.9 | 604 |
638 |
610 | 39.1 46.7 |
|
250 |
160 180 | 673 |
795 |
640 | 677 |
650 |
32.7 36.9 | 761 |
798 |
772 | 48.5 56.9 |
|
280 |
180 200 | 976 |
1192 |
966 | 1020 |
918 |
44.2 48.8 | 1130 |
1183 |
1081 | 64.2 73.4 |
|
320 |
200 220 | 1251 |
1512 |
1172 | 1223 |
1174 |
55.2 56.4 | 1354 |
1405 |
1356 | 79.8 90.2 |
|
活塞 |
活塞杆 | 面积比 | 面积 | 力在 250bar时 | 流量在 0.1米 /每秒时 | ||||||
| 活塞 | 活塞杆 | 环形 | 推力 | 差动 | 拉力 | 驶出 | 差动 | 驶入 | |||
|
AL φmm |
MM φmm | f A1/A3 |
A1c㎡ |
A2c㎡ | A3c㎡ |
F1 KN |
F2 KN | F3 KN |
qv1 L/min |
qv1 L/min | qv1 L/min |
|
40 |
25 28 |
1.64 1.96 |
12.56 |
4.09 6.16 |
7.65 6.40 |
31.4 |
12.25 15.40 |
19.12 16.00 |
7.5 |
2.9 3.7 |
4.6 3.8 |
|
50 |
32 36 |
1.69 2.08 |
19.63 |
8.04 10.18 |
11.59 9.45 |
49.1 |
20.12 25.45 |
18.98 23.65 |
11.8 |
4.8 6.1 |
7.0 5.7 |
|
63 |
40 45 |
1.67 2.04 |
31.17 |
12.56 15.90 |
18.61 15.27 |
77.9 |
31.38 39.75 |
46.52 38.15 |
18.7 |
7.5 9.5 |
11.2 9.2 |
|
80 |
50 56 |
1.66 1.96 |
50.26 |
19.63 24.63 |
30.63 25.63 |
125.65 |
49.07 61.55 |
76.58 64.10 |
30.2 |
11.8 14.8 |
18.4 15.4 |
|
100 |
63 70 |
1.66 1.96 |
78.54 |
31.16 38.48 |
47.38 40.06 |
196.35 |
77.93 96.20 |
118.42 100.15 |
47.1 |
18.7 23.1 |
28.4 24.0 |
|
125 |
80 90 |
1.69 2.08 |
122.72 |
50.24 63.62 |
72.48 59.10 |
306.75 |
125.62 159.05 |
181.13 147.70 |
73.6 |
30.14 38.2 |
43.46 35.4 |
|
140 |
90 100 |
1.70 2.04 |
153.94 |
63.62 78.54 |
90.32 75.40 |
384.75 |
159.05 196.35 |
225.70 188.40 |
92.4 |
38.2 47.1 |
54.2 45.3 |
|
160 |
100 110 |
1.64 1.90 |
201.06 |
78.54 95.06 |
112.50 106.00 |
502.5 |
196.35 237.65 |
306.15 264.85 |
120.6 |
47.1 57.0 |
73.5 63.6 |
|
180 |
110 125 |
1.60 1.93 |
254.47 |
95.06 122.72 |
159.43 131.75 |
636.17 |
237.65 306.80 |
398.52 329.37 |
152.7 |
57.0 73.6 |
95.7 79.1 |
|
200 |
125 140 |
1.64 1.96 |
314.16 |
122.72 153.96 |
191.44 160.20 |
785.25 |
306.80 384.90 |
478.45 400.35 |
188.5 |
73.6 92.4 |
114.9 96.1 |
|
220 |
140 160 |
1.68 2.12 |
380.1 |
153.96 201.0 |
226.2 179.1 |
950.3 |
384.9 502.6 |
565.5 447.7 |
228.1 |
92.4 120.7 |
135.7 107.4 |
|
250 |
160 180 |
1.69 2.08 |
490.8 |
201.0 254.4 |
189.8 236.4 |
1227.2 |
502.6 636.2 |
724.5 590.0 |
294.5 |
120.7 152.7 |
173.8 141.8 |
|
280 |
180 200 |
1.70 2.04 |
615.7 |
254.4 314.1 |
361.3 301.6 |
1539.4 |
636.2 785.4 |
903.2 753.9 |
369.4 |
152.7 188.5 |
216.7 180.9 |
|
320 |
200 220 |
1.64 1.90 |
804.2 |
314.1 380.1 |
490.1 424.2 |
2010.6 |
785.4 950.3 |
1225.2 1060.3 |
482.5 |
188.5 228.1 |
294.0 254.4 |
